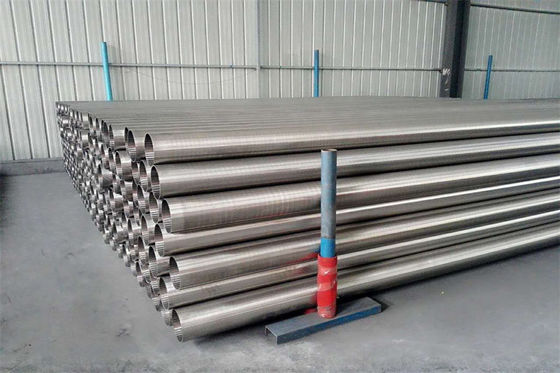

tubes encochés continus d'écran de fil de profil soudés par 50mm avec l'appui de cale
le filtre pour puits de l'eau, tube parfait d'écran d'arrondi, tuyau d'écran de fil de profil, écran de fil de cale, fil a enveloppé l'écran, tube d'écran, tuyau d'écran, filtre pour puits de contrôle de sable, filtre pour puits d'huile, écran de fente de fil de v, écran continu de fente basé par tige, tuyau d'écran d'acier inoxydable de blessure de fil, filtres pour puits de Johnson, filtre pour puits continu de fente, écran de fil, écran de Johnson, filtres pour puits d'acier inoxydable de fil de Johnson V
Les tubes continus d'écran de fente sont les structures soudées avec les profils de soutien étant des tiges dans la direction axiale des profils de tube et de surface enroulés en spirale autour des profils de soutien.

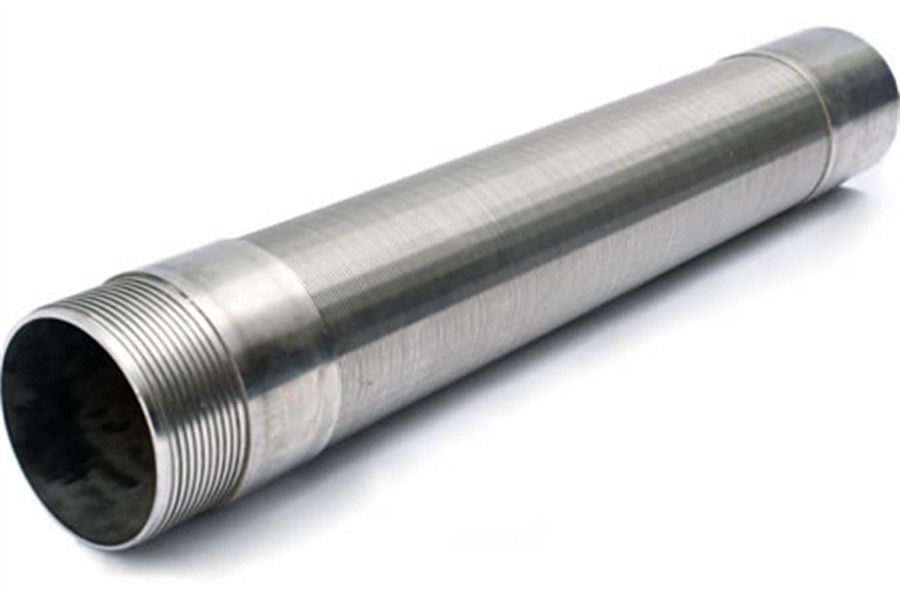

Des tubes continus d'écran de fente sont fabriqués directement sur une machine. Ils ont l'avantage unique des ouvertures très précises et étroites de fente et l'arrondi parfait tous dans un. Des tubes de fente peuvent être donnés en morceaux d'extrémité nécessaires pour des attachements et/ou des renforts.
Les constructions standard des tubes continus d'écran de fente (les constructions spéciales sont possibles sur demande) la désignation d'un tube de fente décrit sa construction comme suit :
nombre extérieur de × de fil/fil de soutien de fils de soutien. Exemple : 12S/Q25 × 8.
Ceci signifie que le fil de profil est 12S. Le fil de soutien est Q25 et il y a 8 fils de soutien, équidistants au-dessus de 360°.
Les tubes continus d'écran de fente avec des dimensions et/ou des tolérances autres que ces décrits ci-dessous, sont disponibles sur demande.
COMBINAISONS DE PROFIL
| Profils extérieurs |
Profils de soutien |
Diam. millimètre de mn |
Largeur de fente minimale millimètre |
| 10S |
Q25 |
21 |
0,10 |
| 11S |
Q20 ou Q25 |
23 |
0,030 |
| 12S |
22S |
30 |
0,050 |
| 12S |
Q25 |
23 |
0,030 |
| 12S |
Q35 |
30 |
0,050 |
| 18S |
22S ou Q35 |
30 |
0,050 |
| 18S |
Q25 |
25 |
0,030 |
| 18S |
D45 |
300 |
0,20 |
| 18S |
10 × 3 |
300 |
0,20 |
| 22S |
22S ou Q35 |
45 |
0,10 |
| 22S |
D45 ou 10 × 3 ou 25 × 3 |
300 |
0,20 |
| 28S |
Q35 |
215 |
0,20 |
| 28S |
D45 ou 10 × 3 ou 25 × 3 |
300 |
0,20 |
| 34S |
Q35 |
300 |
0,20 |
| 34S |
D45 |
300 |
0,20 |
| 34S |
10 × 3 ou 25 × 3 |
300 |
0,20 |
| 42S |
Q35 ou D45 |
300 |
0,20 |
| 42S |
10 × 3 ou 25 × 3 |
300 |
0,20 |
DIAMÈTRES
| Diamètre extérieur dans le millimètre |
Nombre de profils de soutien |
| 30 |
8 |
| 45 |
10 |
| 57 |
12 |
| 70 |
18 |
| 85 |
18 |
| 97 |
20 |
| 110 |
24 |
| 137 |
30 |
| 164 |
36 |
| 215 |
48 |
| 268 |
48 |
| 305 |
40 |
| 380 |
48 |
| 460 |
60 |
| 510 |
64 |
| 625 |
80 |
| 914 |
180 |
Tolérances standard (des tolérances plus serrées sont possibles sur demande par l'utilisation des techniques spéciales).
| Taille de fente : |
± 0.030mm
(± maximal 0,030)
± 0.1mm
(± maximal 0,2) |
pour le ≤ 300mm d'O.D.
pour O.D. > 300mm |
| Diamètre |
± 0.3mm
± 0.5mm
± 2.5mm |
Ø < 164mm="">
164 <>
Ø > 300mm |
| Longueur |
± 2mm
± 4mm |
≤ 300mm de Ø
Ø > 300mm |
USAGES SPÉCIAUX :
PROFIL RENVERSÉ
La construction normale des tubes de fente tient compte de l'écoulement à dans la filtration. Cependant, écoulement-dans - - aux constructions soyez également possible.
Cette construction peut également être employée quand le tube de fente est utilisé comme tube de soutien pour un autre milieu de filtrage, de sorte que seulement la cale soit en contact avec le milieu pour augmenter le terrain découvert. Elle est peut être toujours trouvée dans la solution de filtration.
OUVERTURE VARIABLE DE FENTE
Pour des buts spéciaux les ouvertures variables de fente sont possibles à tous les diamètres.
CYLINDRES CONTINUS
À l'aide de beaucoup de profils de soutien, une fente axiale peut être obtenue. Ces éléments filtrants s'appellent les cylindres continus.
FAQ
Q1. Est-ce que je peux avoir un ordre d'échantillon ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 3-5 jours pour l'échantillon se préparant, 15-25 jours ouvrables à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre ?
: Bas MOQ, 3pc pour la vérification d'échantillon est disponible.
Q4. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: La ligne aérienne, l'expédition et le transport ferroviaire sont tous de mer facultatifs.
Ou bateau par SME, DHL, UPS, Fedex ou TNT, cela prend 5-7 jours pour arriver.
Q5. Comment procéder un ordre ?
: Faites-premièrement nous connaître vos spécifications ou application du besoin.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme et place le dépôt pour l'ordre formel.
Quatrièmement nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit ?
: Oui. Veuillez nous informer formellement avant notre production.
---------------------------------------------------------------------------------------------------------------
Nos principalement produits sont : le vé d'acier inoxydable sharped le fil/fil d'enveloppe, Johnson que type screeen, filtre pour puits de l'eau/tige a basé l'écran enveloppé par fil, l'écran de fil de cale, l'écran de fil inverse de cale, le tuyau de tamis d'acier inoxydable, le tube de fente de fil de v, le panneau d'écran d'arrondi de filtre pour puits de filtre pour puits parfait de tuyau, d'asséchage, d'asséchage, la grille de fil de cale, le bec de tamis d'écran plat de fil de v, de bec d'écran, d'eau et de gaz, bec de filtre d'acier inoxydable, grilles de soutien de fil de cale, plat de courbure de tamis, v des écrans de fil, écran d'ARC, bec du fond de filtre, écrans latéraux d'acier inoxydable, bougies de filtre de fil de cale, écrans de tambour rotatoire, cylindre de tamis, filtre pour puits de contrôle de sable, filtre pour puits d'huile, tige écrans continus basés de fente, parties latérales d'en-tête et de hub et parties latérales radiales etc. de hub.
