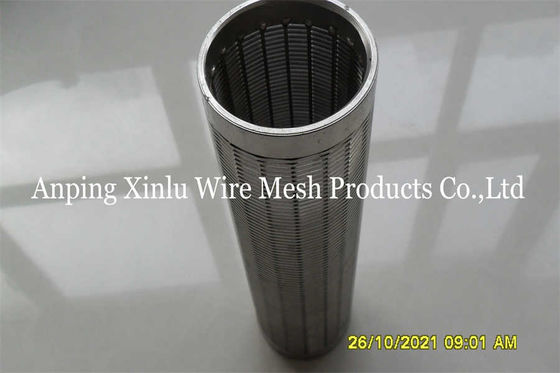

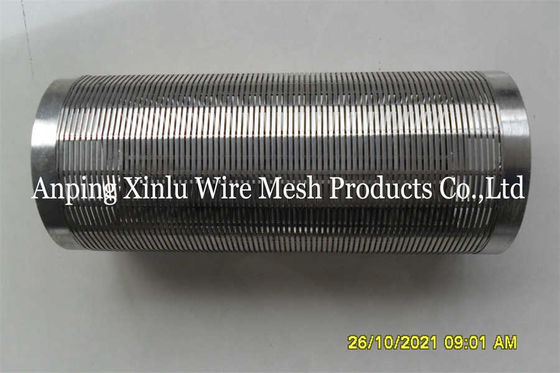

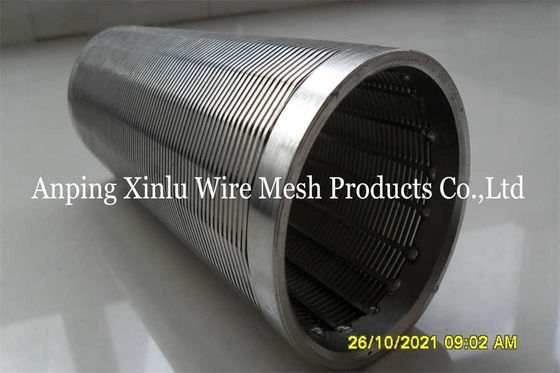

Pipe à écran d'eau Johnson de 3 "V Wire Wrap avec surface de filtration lisse
Écran de fil d'acier en acier inoxydable, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acier, fil d'acier à fil d'acierv tube à fente en fil, tuyau à écran de puits de parfaite rondeur, écran de puits de déshydratation, panneau d'écran de déshydratation, grille en fil de coin, panneau plat en fil de v, buse d'écran, buse de filtre à eau et à gaz,buse de filtre en acier inoxydable, grilles de support de fil de coin, plaque de pliage de tamis, écrans en fil V, écran ARC, buse du fond du filtre, écrans latéraux en acier inoxydable, bougies de filtre en fil de coin, écrans rotatifs à tambour, cylindre de filtre,écran de contrôle de puits de sable- les écrans de puits de pétrole, les écrans à fente continue à base de tige, les écrans latéraux de tête et de moyeu et les écrans latéraux radiaux de moyeu, etc.
Pipe à écran d'eau à enroulement par fil V Johnson
L'écran à fil de fer est largement utilisé dans le monde entier pour les puits d'eau, de pétrole et de gaz, et est le type d'écran dominant utilisé dans l'industrie des puits d'eau.

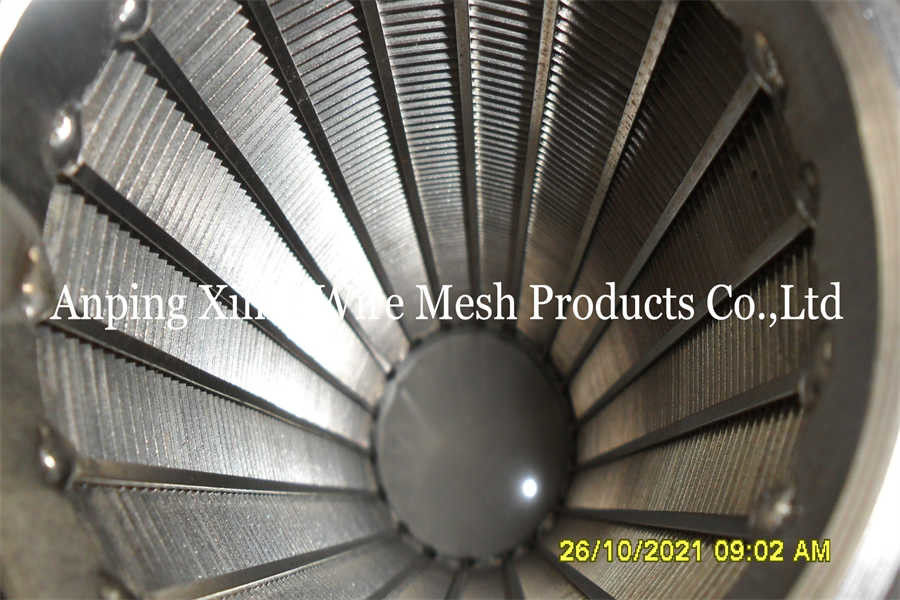

Le fil de fer en acier inoxydable soudé est composé de tiges et de fil de profil. La tige peut être un fil rond, un fil triangulaire ou un fil trapézoïde.Ce type d'écran de fil de fer a une structure et une grande surface ouverteLe fil est fixé aux tiges par soudage, produisant des unités rigides en une pièce ayant des caractéristiques de résistance élevées à des poids minimaux.Les ouvertures de fente pour les écrans sont fabriquées en espaçant les tours successifs du fil extérieur pour produire la taille de fente souhaitéeChaque ouverture entre les fils adjacents est en forme de V, à partir de la forme spéciale du fil utilisé pour former la surface de l'écran.Les ouvertures en forme de V conçues pour ne pas obstruer, le plus étroit à l'extérieur et le plus large à l'intérieur.
L'écran à fil de fer de coin peut être utilisé à la fois dans les applications de gravier et d'écran autonome (rétention directe).type de matériau, la géométrie et la dimension des emplacements d'écran, etc.
Caractéristiques et avantages
1.Des fentes en forme de VLes ouvertures en forme de "V" qui s'ouvrent vers l'intérieur du puits permettent aux particules qui sont à peine plus petites que la largeur de la fente de passer.Ces particules se retrouveraient coincées dans l'écran et l'obstrueraient..
2.Très grande surface ouverteCette conception donne une fente continue et, par conséquent, la surface ouverte pour l'entrée de l'eau est plus de 2 fois supérieure à celle des tuyaux conventionnels à fente de n'importe quelle taille et ouverture de fente.Cela permet à plus d'eau d'entrer à beaucoup moins de perte de tête de frottement et l'efficacité du puits de tube est considérablement améliorée.
3.Meilleure filtration du sableEn raison du procédé de fabrication spécialisé, une large gamme d'ouvertures de fentes est disponible jusqu'à 0,15 mm pour permettre une sélection correcte de fentes en fonction de la taille du sable dans une zone particulière.Cela donne un meilleur contrôle du sable et une maintenance réduite de la pompe et une durée de vie plus longue du puits de tuyaux.
4.Faibles coûts de maintenance Séparation à la surface de l'écran qui peut être facilement nettoyée par grattage ou lavage.
5.Résultats maximaux du processusDes ouvertures de fentes précises et continues permettant une séparation précise sans perte de support.
6.Économies d'énergieEn raison de la réduction des pertes de tête de frottement et de l'augmentation de la décharge, la charge de la pompe réduit la puissance requise pour pomper la même quantité d'eau.
7.Résistant aux produits chimiques et thermiquesUne variété de matériaux en acier inoxydable résistant à la corrosion et de nombreux alliages exotiques adaptés aux températures et aux pressions élevées.résultant de la forme spéciale du fil utilisé pour former la surface de l'écranLes ouvertures en V, conçues pour ne pas obstruer, sont les plus étroites à l'extérieur et s'élargissent vers l'intérieur.Les écrans à fente continue fournissent plus de surface d'admission par unité de surface de l'écran que tout autre typePour une taille de fente donnée, ce type d'écran a une surface ouverte maximale.
Applications
Puits verticaux de pétrole et de gaz et puits d'eau
La fente: forme 0,1 mm, tolérances: ± 0,05 mm.
Longueur maximale: 6000 mm.
Diamètre: de 25 mm à 1200 mm.
Matériau: Acier galvanisé à faible teneur en carbone, à faible teneur en carbone (LCG), acier inoxydable (304, 304L, 316, 316L, etc.).
Connexion des extrémités: extrémités bisselettes simples pour soudage à l'envers ou filetées.
Spécification du tuyau à écran d'eau Johnson Wire Wrap
|
Taille
Je ne sais pas.
|
Une surdose
(MM)
|
Réservoir
(MM)
|
LONGueur
(M)
|
L'effondrement
La force
(BAR)
|
Les produits de base
Poids du produit
(tonnes)
|
Le câble d'enroulement ((largeur*hauteur)
(MM)
|
Régions
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3x3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3x3.5 |
3.8MM/22 |
| 6 à 5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6 à 5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6 à 5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 |
6.0MM/32 |
| 8 à 5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MM/48 |
| 8 à 5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 |
4.0MM/48 |
| 8 à 5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 |
5.0MM/48 |
| Je vous en prie. |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3x3.5 |
4.9MM/55 |
| Je vous en prie. |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x5.0 |
4.9MM/55 |
| Je vous en prie. |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0x5.0 |
4.0MM/59 |

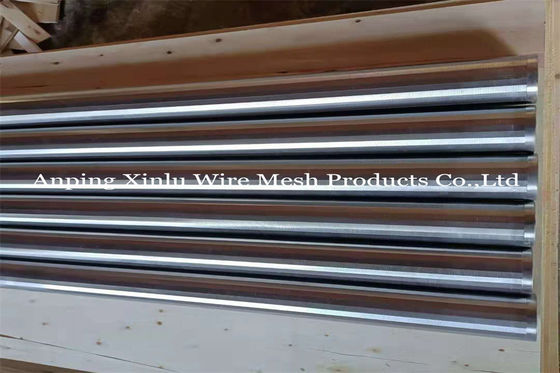

Emballage du tuyau à écran à fente en acier pour puits d'eau:
Emballage de sacs à bulles en plastique
Sac en plastique transparent à l'intérieur, sac tissé à l'extérieur
Boîte en bois
Palette
Avantages du tuyau à molette en V/Wedge:
Capacités de non-obstruction
Autonomie
Résistance élevée à l'abréaction
Grande surface ouverte
Meilleure filtration du sable
Économies d'énergie
Le coût le plus bas possible
Longue durée de vie
Capacité de débit maximale
Utilisation:
puits à eau
Fruits et légumes
Bière
systèmes d'approvisionnement en eau
Raffinage et pétrochimique
Équipement de filtrage
Filtre à tambour
Contrôle du sable
Eaux souterraines
Filtre à pompe
Filtre du moteur
Déshydratation
Produits pharmaceutiques
Traitement des eaux usées
Service OEM:
Nous pouvons produire des produits selon les besoins de nos clients.
Matériau: acier inoxydable 304, 316L, acier à faible teneur en carbone
Diamètre: diamètre minimum 32 mm, diamètre maximum 1270 mm
Longueur: un seul tube peut atteindre 6 mètres de longueur
L'écart: 0,25 mm, 0,5 mm, 0,7 mm, 1,0 mm, 1,5 mm est un écart régulier.
Joints: Généralement, il y a des joints aux deux extrémités du tuyau, tels que des brides, des anneaux de soudure ou des fils, de sorte que les tuyaux peuvent être connectés pour répondre
- - - - - - - - - - - - - - - - - - - - - - -
Anping XinLu wire mesh products co., ltd, est un fabricant et exportateur de produits de moustiquaires.
- - - - - - - - - - - - - - - - - - - - - - - - - - -
Questions fréquentes
Q: Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes fabricants.
Q: Pour citer les termes,quelles informations sont nécessaires?
R: Matériau, fente (taille de la maille), diamètre/largeur, longueur, type de fin / taille du cadre, quantité, utilisation, etc.
Q: Combien de temps avez-vous pour la livraison?
R: Il est de 3-5 jours si les marchandises sont en stock; pour la commande de masse, il est basé sur la quantité.
Q: Pouvez-vous fournir un échantillon gratuit?
A: Oui, il est disponible pour l'échantillon gratuit, mais les clients doivent payer le coût du fret, qui peut être déduit dans l'ordre suivant.
Q: Quelles sont vos conditions de paiement?
R: 30% T/T comme dépôt, le solde avant expédition.
Q: Comment confirmer la qualité de vos produits?
R: Pendant la production, quelques échantillons peuvent vous être livrés pour la confirmation de la qualité. mais les clients doivent payer le coût du fret.
Q: Comment faites-vous notre entreprise à long terme et une bonne relation?
R: Communication efficace; Produits qualifiés, prix compétitifs, livraison ponctuelle, service attentionné, etc.

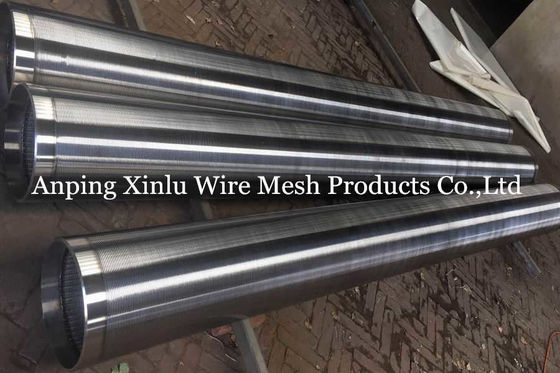

Contrôle du sable de déshydratation V Processus de production de l'écran de fil etDes photos:
