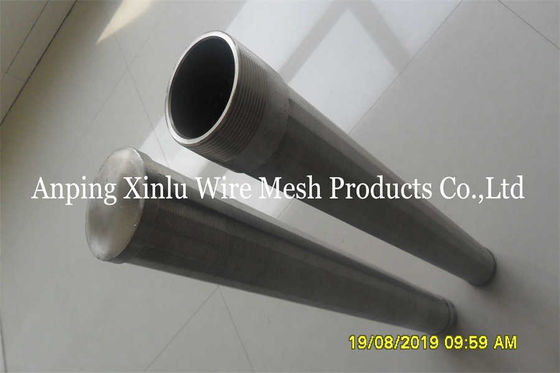

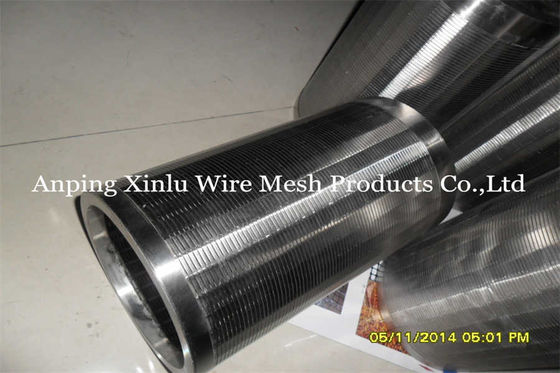

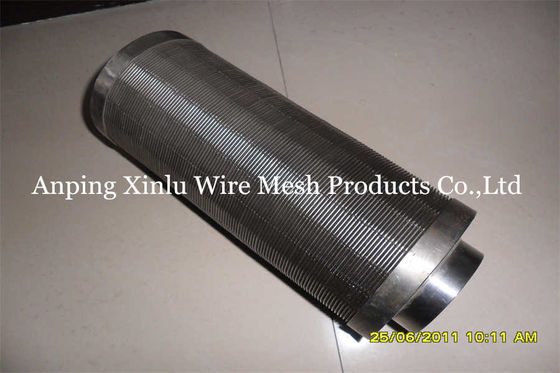

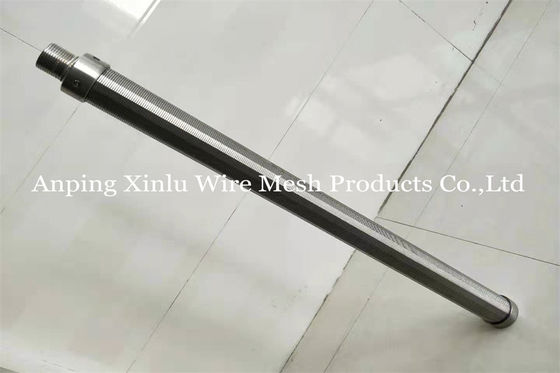

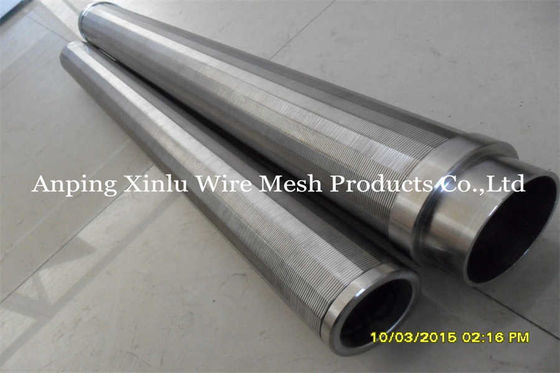

73 mm Duplex en acier inoxydable Tête d'eau Latéraux Tubes de distribution Grand débit
Filtre à ciseaux bras latéraux, filtre en acier inoxydable bougie, tuyau latéral, en-tête latéraux, tube latéral, tube de filtre, tuyau d'écran, tube d'écran, filtrage latéral
Le distributeur à large débit de fil de fer à ciseau est facile à pénétrer, avec une bonne résistance à l'usure et à la corrosion.qualité de soudage stable, grande surface d'ouverture, longue durée de vie, haute résistance et haute capacité de charge, il peut être fabriqué en différentes formes.
En-tête Tuyaux de distribution latéraux Type:
01: fil de fil de fer barbelé à fil de fer barbelé.
02L'écran de fil de fer à ciseau à extrémité longue.
03: assemblage latéral de fil de connexion à filetage.
04: assemblage latéral de fil de fer de coin de connexion de bride.
05: ensembles de câbles de connexion de la bride supérieure.
06: ensembles de câbles de connexion en coin de la bride inférieure.

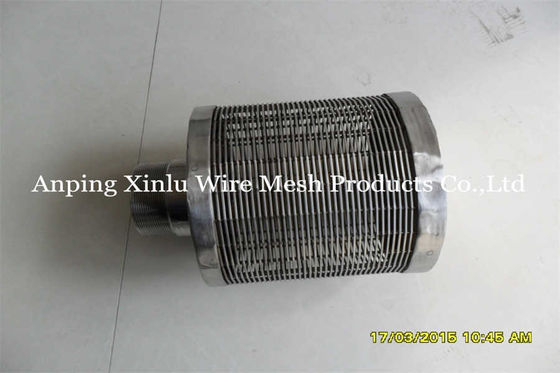

07: assemblage latéral radial de moyeu de type raccordement fileté.
08: assemblage latéral radial du moyeu de type de raccordement à la bride.
09: quatre branches de moyeu radial à assemblage latéral.
10: assemblage latéral radial à six branches de moyeu.
11: six assemblages latéraux radiaux de moyeu.
12: huit branches de moyeu radial assemblage latéral.
Description du distributeur de câbles de coin à large débit:
Le distributeur à large débit de fil de fer à ciseau est facile à pénétrer, avec une bonne résistance à l'usure et à la corrosion.qualité de soudage stable, grande surface d'ouverture, longue durée de vie, haute résistance et haute capacité de charge, il peut être fabriqué en différentes formes.
Avantages du distributeur de fil de fer à ciseau de grande capacité de débit
1- Fente uniforme, pas de fuite de résine ou de matériau
2. zone d'ouverture élevée, zone d'écoulement élevée qui peut répondre aux exigences de large écoulement
3Une grande surface de distribution de liquide et une distribution uniforme
4La structure diversifiée qui peut répondre aux exigences du conteneur
5Tolérance à haute pression du tuyau de branche
6. Le matériau de haute qualité assure une durée de vie plus longue
Application du distributeur à large débit de fil de coin
Le distributeur à large écoulement à fil de fer à chevilles à tête d'eau se compose d'une série de côtés d'écran connectés à un tuyau central ou à une moyeu,ils sont des composants importants des unités d'échange d'ions, les filtres de médias, les filtres de sable, les récipients à bande de carbone, les tours de carbone, les filtres d'argile et dans de nombreuses applications de traitement de l'eau et des eaux usées.
Spécifications du distributeur de fil de fer à coin de grande capacité de débit:
| Matériel |
Les produits de la catégorie 1 peuvent être utilisés pour les produits de la catégorie 2 ou 3 qui sont des produits de la catégorie 1 ou 2. |
| Pour les tubes latéraux normaux, QTY (PCS) |
4, 6, 8, 12,16, etc. Selon la demande, le débit réel et l'application. |
| Plage OD latérale (mm) |
25 à 80 mm, sur mesure |
| Diamètre normal de l'en-tête en mm |
Selon le débit nominal, le diamètre du fil et de la bride et les exigences des clients |
| Types de connecteurs de tête et de connecteurs latéraux |
fil, bride |
| Dimension de diamètre ((mm) |
Selon le diamètre du réservoir (généralement 200 mm de moins que le diamètre du réservoir) |
| Région des fentes ((mm) |
Une fente normale 0.2, 0.25, 0.3, 0.35, 0,4 mm.Slot selon la demande. |
| Le câble de coin ((mm) |
1x2 |
1.5x2 |
2x3 |
| Rameau de support (mm) |
1.5x2. Je vous en prie.5, 2x3 |
1.8x2.5, 2x3 |
2x3, 2x4 |
| Nom de l'entreprise |
Personnalisé selon les besoins |
Spécification des ensembles latéraux
- Matériau:d'acier inoxydable, d'acier hachable ou d'acier allié.
- Type d'extrémité de l'assemblage:de type fileté ou de type bride.
- Taille de la fente:00,05 mm, 0,1 mm, 0,2 mm, 0,3 mm, 0,5 mm, 1 mm. Je vous en prie.
- Diamètre latéral de l'écran:32 mm, 40 mm, 70 mm, 76 mm et 89 mm.
- Le diamètre vertical du moyeu:76 mm, 89 mm, 108 mm, 133 mm, 159 mm, 219 mm. Je vous en prie.
Spécification des ensembles latéraux de fil de fer à coin
| Taille de la fente |
Diamètre latéral de l'écran (mm) |
Diamètre vertical du moyeu (mm) |
Diamètre de la bride latérale de l'écran (mm) |
Diamètre de la bride du moyeu vertical (mm) |
Numéros des côtés de l'écran |
0.05
0.1
0.2
0.3
0.5
1 |
32
40
57
76
89 |
76
89
108
133
159
219 |
25
32
40
50
65
80 |
50
65
80
100
125
150 |
6
8
10
12 |
Spécification des ensembles latéraux du moyeu de fil de coin
| Nom de l'article |
Longueur latérale de l'écran (mm) |
Diamètre du WWLA-09 (mm) |
Diamètre du WWLA-10 (mm) |
Diamètre du WWLA-11 (mm) |
Diamètre du WWLA-12 (mm) |
| Le WWHLA-01 |
82 |
258 |
259 |
258 |
/ |
| Le WWHLA-02 |
113 |
316 |
321 |
316 |
/ |
| WWHLA-03 |
144 |
374 |
383 |
374 |
/ |
| Le WWHLA-04 |
175 |
432 |
445 |
432 |
/ |
| Le WWHLA-05 |
206 |
491 |
507 |
491 |
520 |
| Le WWHLA-06 |
237 |
549 |
569 |
549 |
580 |
| Le WWHLA-07 |
268 |
607 |
631 |
607 |
640 |
| Le WWHLA-08 |
299 |
665 |
693 |
665 |
699 |
| Le WWHLA-09 |
330 |
724 |
755 |
724 |
759 |
| Le WWHLA-10 |
361 |
782 |
817 |
782 |
819 |
| Le WWHLA-11 |
392 |
840 |
879 |
840 |
879 |
| Le WWHLA-12 |
423 |
898 |
941 |
898 |
939 |
| Le WWHLA-13 |
454 |
957 |
1003 |
957 |
999 |
| Le WWHLA-14 |
485 |
1015 |
1065 |
1015 |
1059 |
| Le WWHLA-15 |
516 |
1073 |
1127 |
1073 |
1119 |
| Le WWHLA-16 |
547 |
1131 |
1189 |
1131 |
1179 |
| Le WWHLA-17 |
578 |
1189 |
1251 |
1189 |
1239 |
| Le WWHLA-18 |
609 |
1247 |
1313 |
1247 |
1299 |
| Le WWHLA-19 |
640 |
/ |
/ |
/ |
1359 |
| Le WWHLA-20 |
671 |
/ |
/ |
/ |
1419 |
| Le WWHLA-21 |
702 |
/ |
/ |
/ |
1479 |
| Le WWHLA-22 |
733 |
/ |
/ |
/ |
1539 |
| Le WWHLA-23 |
764 |
/ |
/ |
/ |
1599 |
| Le WWHLA-24 |
795 |
/ |
/ |
/ |
1659 |
Caractéristiques des ensembles latéraux de fil de fer à coin
Les ensembles latéraux de fil de coin peuvent convenir à différentes applications pour différentes utilisations
- Une zone ouverte.
- Des performances de filtrage et de sélection élevées.
- Différents types de fin.
- Résistance à la température.
- Résistance à la corrosion et à la rouille.
- Il ne bouche pas.
- Facile à installer et à remplacer.
- Faible coût de maintenance.
- Durable et longue durée de vie.
- Pour une application différente.
-
Application des ensembles latéraux de fil de coin
Les ensembles latéraux de fil de fer sont largement utilisés dans les applications sous drainage pour le filtrage et le criblage, en plus, il est largement utilisé dans diverses machines de criblage.
- Échangeur de cations.
- Échangeur de lits mixtes.
- Échangeur d'ions.
